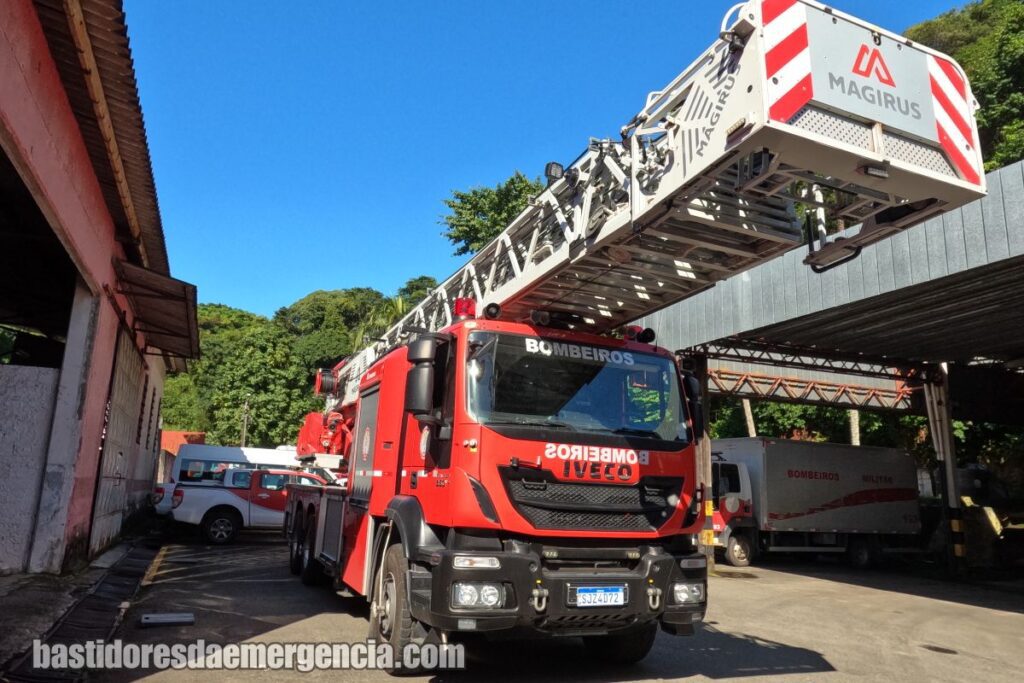

Conheça a AEPA Magirus M55L do CBMBA: o caminhão que transforma centímetros em segurança e minutos em sobrevivência. Quando o acesso some e a altura vira obstáculo, entra em cena a M55L — cesto robusto, estabilizadores precisos, sensores que vigiam carga, alcance e vento. Neste guia, com base no manual oficial, destrinchamos como operar com segurança: da estabilização à leitura do display, do Memory às práticas de resgate no cesto. Uma tecnologia que custa mais de R$ 7 milhões, mas que paga cada centavo quando a missão é salvar.
Destaques rápidos (pra você se situar)
Modelo: Escada giratória Magirus M55L com cesto de salvamento e instalação de extinção.
Tripulação típica: pelotão 1+2.
Capacidade do cesto: até 3 pessoas ou 300 kg; força máxima exercida no objeto/edificação: 200 N.
Limites operacionais (M55L, campo vertical): variam conforme o modo — de 15,5 m (cesto 3 pessoas) até 20,4 m (operação de ponte com 12 pessoas). Medição a partir da borda externa das placas de apoio.
Vento: operação sem limitação até 9 m/s; a partir de 9 m/s usar cabos de fixação; a 11 m/s, recolher parcialmente a escada; opção de anemômetro com leitura no display.
Inclinação máxima do terreno: 8°.
Como a M55L é construída para missão

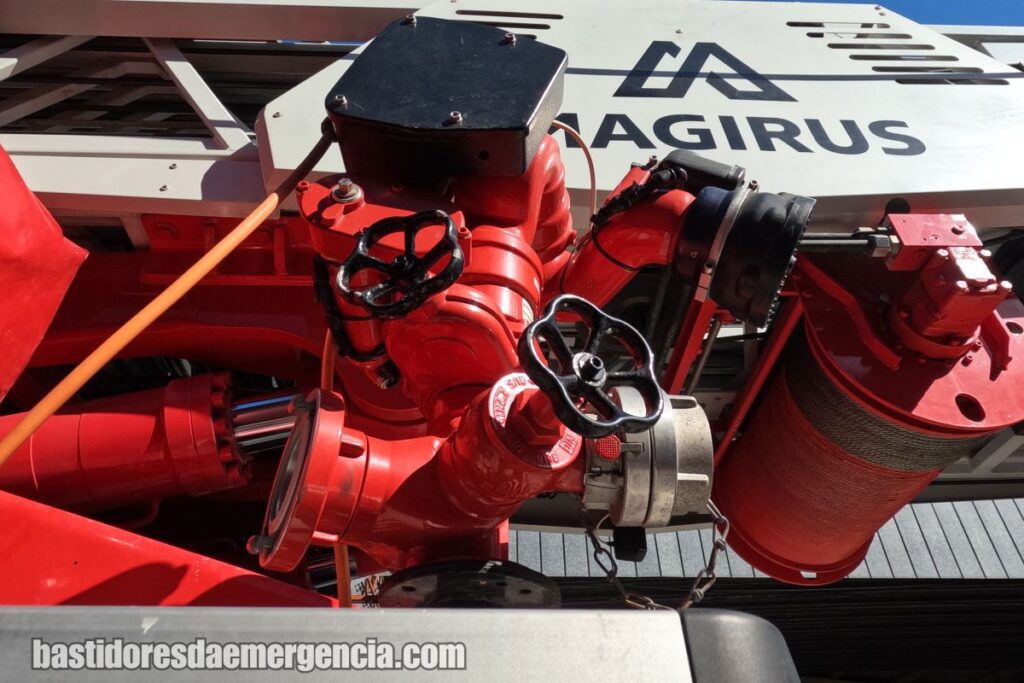

A M55L reúne estabilizadores (apoio de macacos), escada com amortecimento de oscilações, cesto, instalação de extinção e dispositivo de guindaste, além da carga técnica de bombeiros — tudo normatizado por DIN EN 1846 e DIN 14043. É uma plataforma multiuso: salvar pessoas, iluminar, observar de níveis superiores, atuar como plataforma de trabalho e até operar como grua dentro de limites.
O que isso entrega na prática
Precisão com segurança: o comando monitora alcance, ângulo, comprimento e carga, travando movimentos quando limites são atingidos e guiando o operador com mensagens no display.
Diagnóstico remoto (opção): via GSM, para suporte técnico de fábrica — com atenção às zonas sensíveis (hospitais, combustíveis, explosivos).

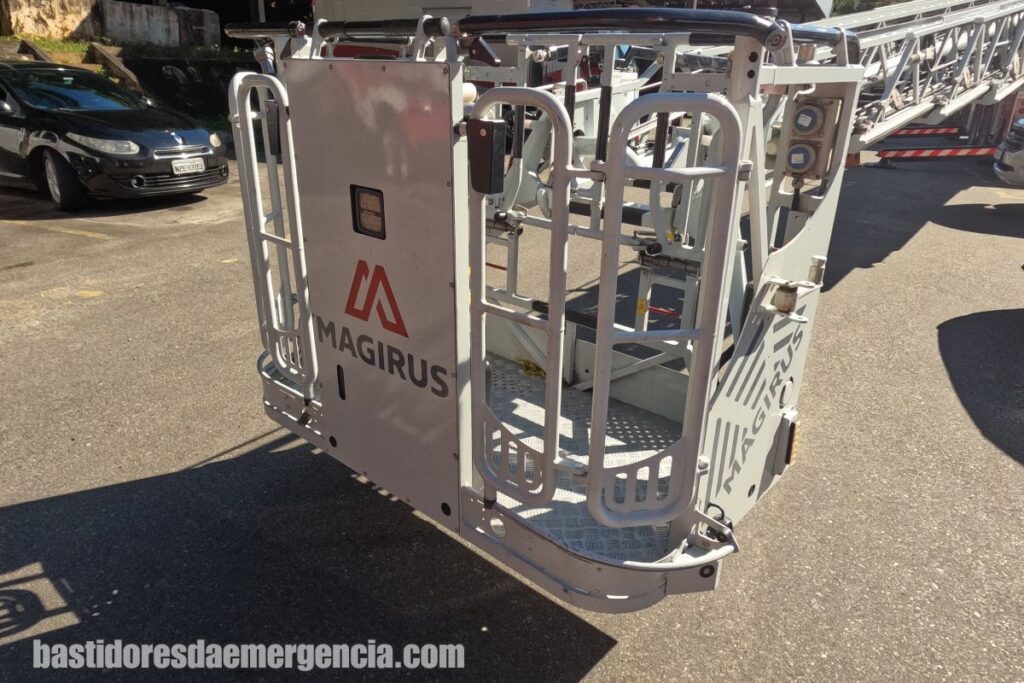

Cesto de salvamento: capacidade, força e modos
Cargas admitidas: 3 pessoas (270 kg), 2 pessoas (180 kg) ou 1 pessoa (90 kg), com limites exibidos no display.
Placas de aviso do cesto: máximo 3 pessoas ou 300 kg; 200 N é a força máxima que as pessoas no cesto podem exercer com a escada parada; portas e corrimãos fechados e travados durante a operação.
Resgate com roldana: quando há descida/ içamento, respeitar os casos de carga e cargas totais — ex.: uma pessoa descida a partir do cesto por outra: carga de descida 100 kg / carga total 300 kg (na área do cesto 3 pessoas; reduzir em cesto 2 ou 1 pessoa).
Atenção operacional: na combinação cesto + elevador, reduz-se 1 pessoa na carga admissível por conta do peso do elevador.
Alcances e “campo vertical”: o que os números realmente significam
No campo de utilização vertical da M55L, o fabricante define limites por modo (com medição a partir da borda externa das placas de apoio). Exemplos:
Cesto 3 pessoas: 15,5 m
Cesto 2 pessoas: 16,5 m
Cesto 1 pessoa: 17,5 m
Sem pessoas no cesto: 18,5 m
Posição livre (1 pessoa): 19,4 m
Operação de ponte (12 pessoas): 20,4 m
Esses valores são limites de desconexão, medidos e controlados continuamente.
Tradução prática: mais gente no cesto = menor alcance vertical seguro. O sistema corta movimentos quando a combinação carga × alcance atinge o limite configurado de fábrica.
Vento: quando seguir, quando amarrar, quando recolher
A escada pode vir com anemômetro na ponta e exibir a velocidade no display. Até 9 m/s, operação normal; ≥ 9 m/s, soarão avisos e o símbolo troca de cor — use cabos de fixação; em 11 m/s, recolha parcialmente conforme o comprimento extraído (há diagrama no manual).
O manual indica posicionamento da equipe de fixação em ângulo de 30°–40°, no lado oposto ao alcance da escada, mantendo os cabos ligeiramente esticados.

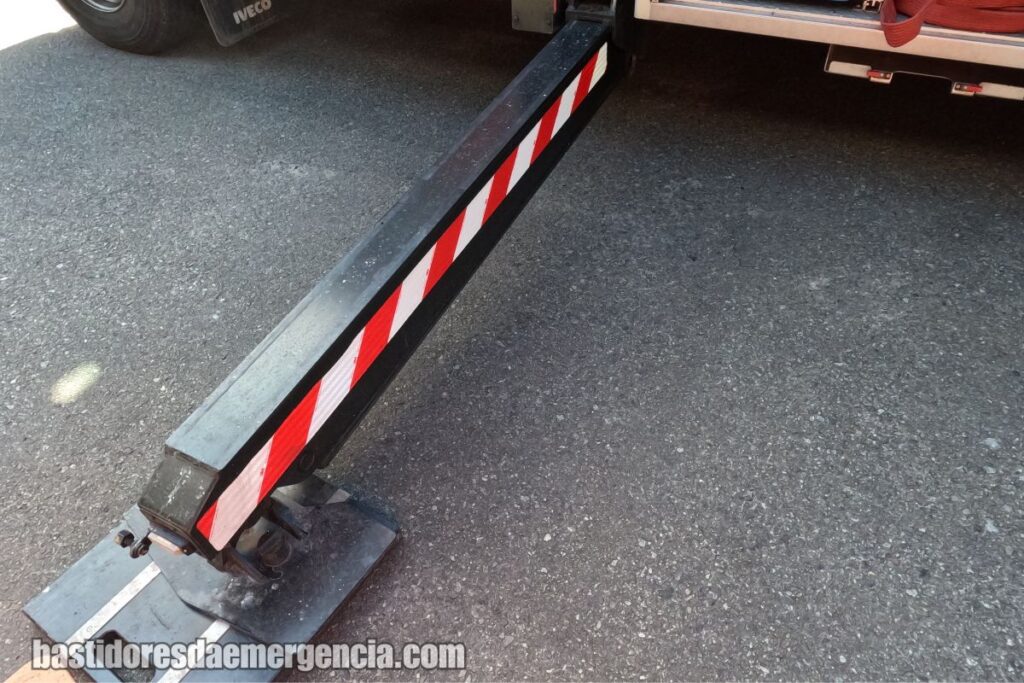

Estabilização (apoio de macacos) e painéis de controle

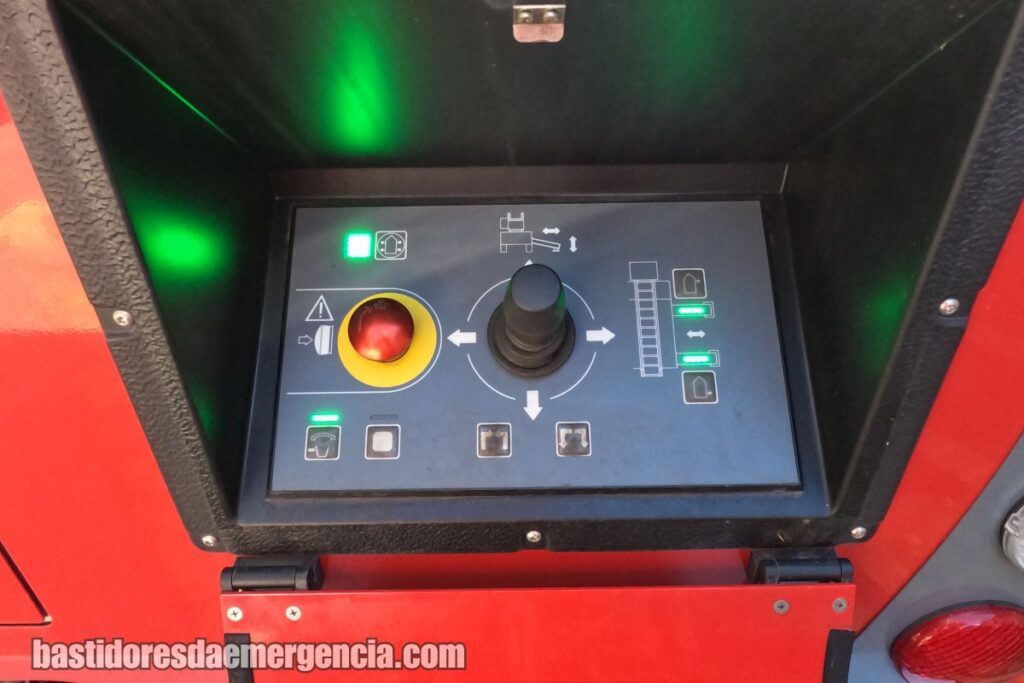

O posto de comando dos estabilizadores na traseira reúne botões dedicados: seleção de barras dianteiras/traseiras, extração/baixamento (automático em versões equipadas), recolhimento e parada de emergência. Um LED de controle indica se o apoio foi corretamente feito com contato do solo em todas as placas; também sinaliza estados como “sem liberdade do solo”, “cesto fora da posição de deslocação” e “bloqueio de suspensão não solto”.
Notas essenciais: terreno com inclinação superior a 8° não é aceitável; a disponibilidade operacional só aparece quando todos os requisitos de apoio e travamento estão ok.
Modos inteligentes: “Memory” e funções de repetição
Para operações repetitivas (por exemplo, ir e voltar entre dois pontos), a M55L pode ter o Modo Memory (opção). Ele memoriza a trajetória; depois, o operador aciona recondução ou repetição, com possibilidade de interromper e inverter a qualquer momento. O sistema alterna automaticamente entre faixa rápida/lenta e respeita os limites registrados.
Segurança acima de tudo
Monitoração contínua de estados no display com textos de condução do operador.
Campainha e LED de sobrecarga podem soar antes de atingir o limite do cesto; em dúvida, recolha parcialmente para reduzir carga.
Operação de emergência (falha elétrica): todos os dispositivos de segurança ficam desativados; usar apenas para retrocesso, com máxima cautela.
FAQ — AEPA Magirus M55L (CBMBA)
1) O que é a Auto Escada Plataforma Aérea (AEPA) Magirus M55L do CBMBA?
É o caminhão autoescada de alta performance usado pelo CBMBA para resgate em altura e combate a incêndio. O modelo M55L indica altura de trabalho até ~55 m, com cesto de salvamento e controles eletrônicos que monitoram carga, alcance e vento. Em suma: precisão, segurança e rapidez em operações verticais.
2) Qual a capacidade do cesto da Magirus M55L?
Capacidade típica de até 3 pessoas (≈300 kg), com variações conforme acessórios (mangote, eletroventilador, maca, etc.). O sistema limita movimentos se a carga ou o alcance ultrapassarem o permitido. Regra de ouro: portas sempre travadas, linha de vida e EPI dos ocupantes.
3) Qual o alcance e a altura de trabalho?
Altura de trabalho: até ~55 m (modelo M55L).
Alcance horizontal: varia conforme a carga no cesto e a configuração, ficando na casa dos 17–18 m nas condições mais favoráveis.
Sempre confira o diagrama do manual antes da operação.
4) Quais são os limites de vento?
Como referência operacional:
Até ~9 m/s: operação normal.
De ~9 a 11 m/s: usar cabos de fixação e reforçar checagens.
≥ ~11 m/s: reduzir/encurtar a escada (ou recolher) conforme o manual.
Muitas unidades têm anemômetro com leitura no display.
5) O terreno precisa ser nivelado? Como usar os estabilizadores?
Sim. A M55L trabalha com o chassi nivelado e estabilizado. Procedimento essencial:
Isolar área e verificar inclinação (evitar terrenos acima do limite indicado).
Abrir e assentar os estabilizadores nas placas, sem “pé pendurado”.
Aguardar confirmação no painel (todos os apoios OK) antes de liberar a escada.
Nunca opere com meio apoio ou placa mal apoiada.
6) Para que serve o “Modo Memory” (quando disponível)?
O Memory memoriza uma trajetória segura (por exemplo, ida/volta entre fachada e rua). Depois, o operador pode repetir o percurso com fluidez, respeitando limites de carga e alcance. É útil em resgates repetitivos ou quando se precisa manter a mesma janela de aproximação.

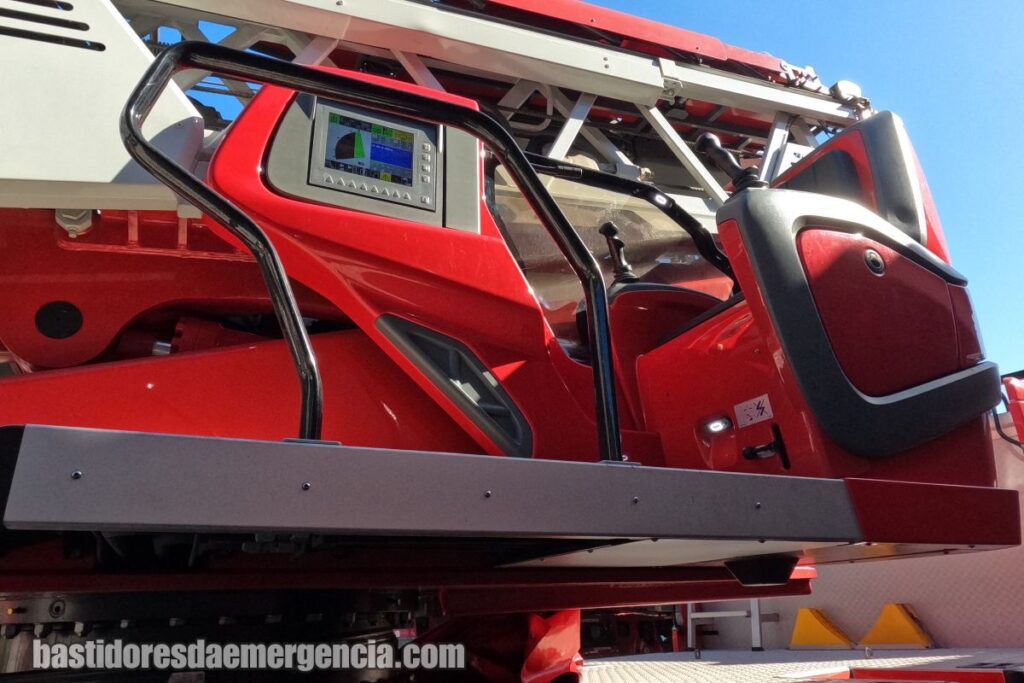

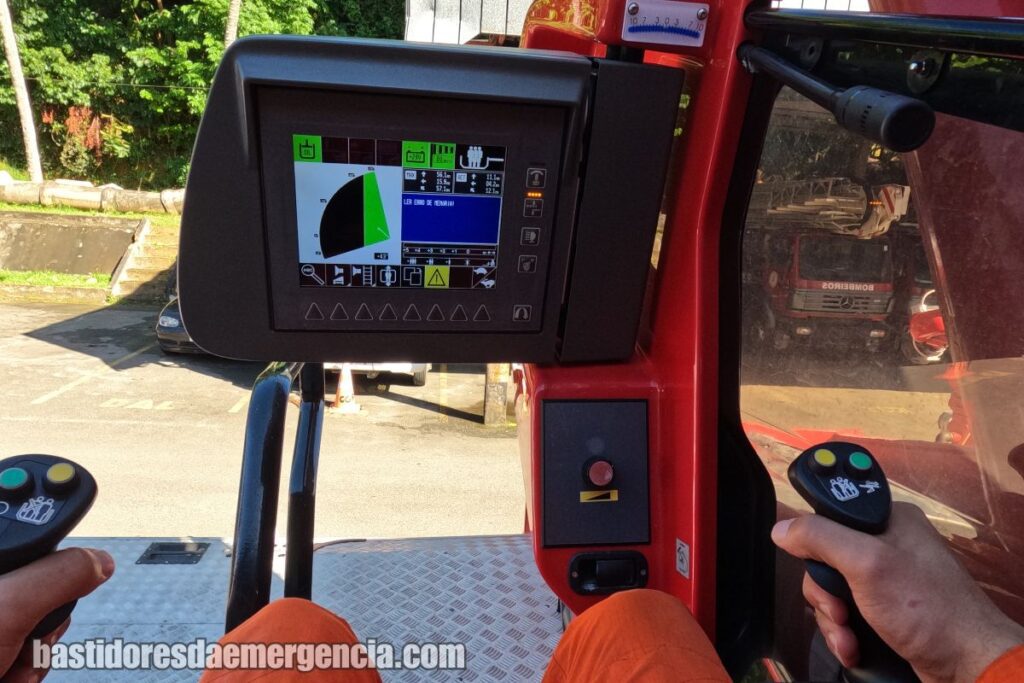

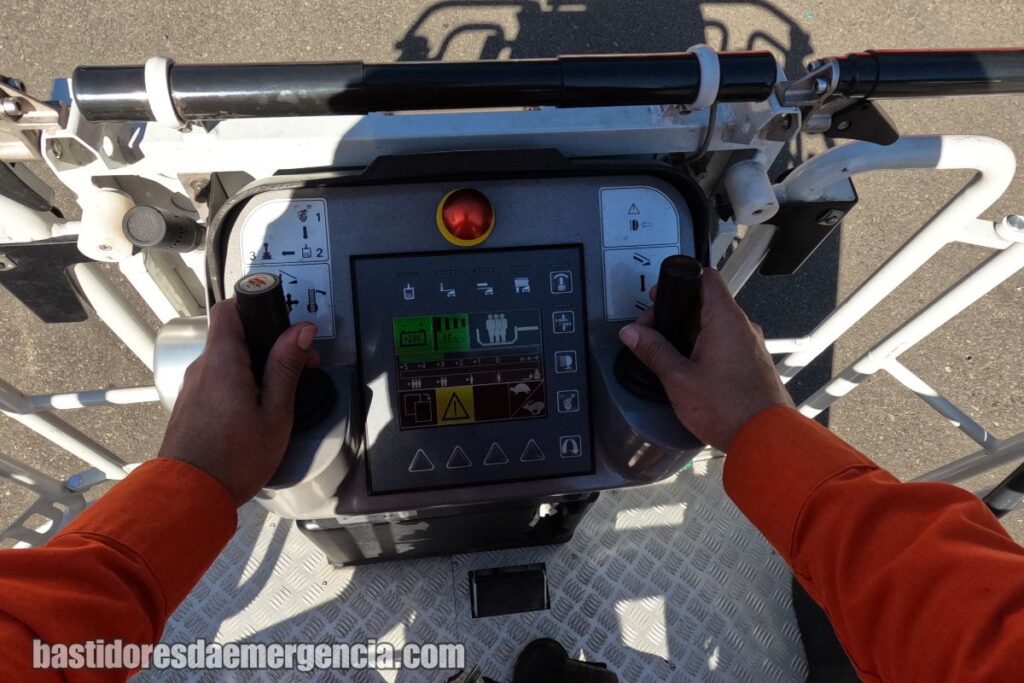

7) O que o painel do cesto mostra e como interpretar?
O display indica status da máquina (carga, extensão, ângulo, vento, alarmes).
Barras/cores: proximidade de limite.
Ícones/avisos: portas do cesto, estabilização, sobrecarga, vento.
Viu alerta? Pare, reduza alcance e retorne à zona segura. Não “lute” contra o sistema.
8) Em quais cenários a AEPA Magirus M55L é mais usada?
Resgate de vítimas em edifícios altos (evacuação rápida e segura).
Combate a incêndio externo (lance de água do alto, ventilação tática).
Acesso técnico para cortes, desmontagens, vistorias e iluminação.
Observação e comando (ponto alto para avaliação de cenário).
Tudo isso dentro dos limites de carga/alcance/vento do equipamento.
9) Quanto custa e por que é “caro”?
O investimento supera R$ 7 milhões. O valor reflete engenharia, sensores redundantes, sistemas hidráulicos/eletrônicos de segurança, treinamento, peças importadas e manutenção especializada. É uma unidade que multiplica vidas salvas quando bem operada.
10) Quem pode operar? Qual treinamento mínimo?
Operação é função de equipe habilitada (treinamento no equipamento, leitura do manual, prática supervisionada). Requisitos clássicos:
Condutor do caminhão + operador da escada/cesto.
Briefing de riscos, checklist pré-uso, EPI completo.
Reciclagem periódica e simulados com cenários realistas.
